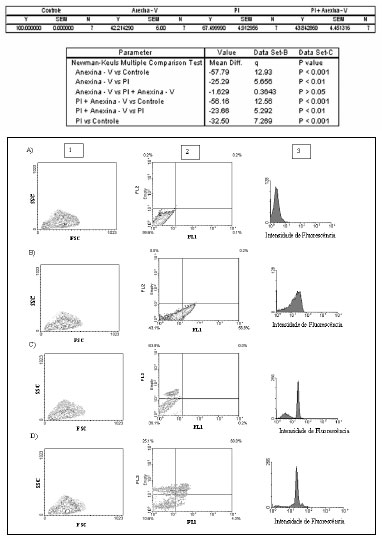

Figura 1. Gráfico representativo da análise dos espermatozóides por citometria de fluxo. N = 7.
A) 1: Dot plot de tamanho (FSC) por complexidade (SSC); 2: Dot plot da região dos espermatozóides, eixo x da fluorescência no canal de FL1 e eixo y no canal de FL2 (sem marcação); 3: Histograma característico da intensidade de fluorescência dos espermatozóides sem marcação.
B) 1: Dot plot de tamanho (FSC) por complexidade (SSC); 2: Dot plot da região dos espermatozóides, eixo y fluorescência no canal de FL1 das células positivas para Anexina V- FITC; 3: Histograma característico da intensidade de fluorescência das células marcadas com Anexina-V.
C) 1: Dot plot de tamanho (FSC) por complexidade (SSC); 2: Dot plot da região dos espermatozóides, eixo y fluorescência no canal de FL2 (iodeto de propídeo); 3: Histograma característico da intensidade de fluorescência do PI.
D) 1: Dot plot de tamanho (FSC) por complexidade (SSC); 2: Dot plot da região dos espermatozóides, eixo x das células positivas para Anexina-V no canal de FL1 e no eixo y fluorescência das células positivas para Anexina-V e PI; 3: Histograma característico da intensidade de fluorescência do PI.
